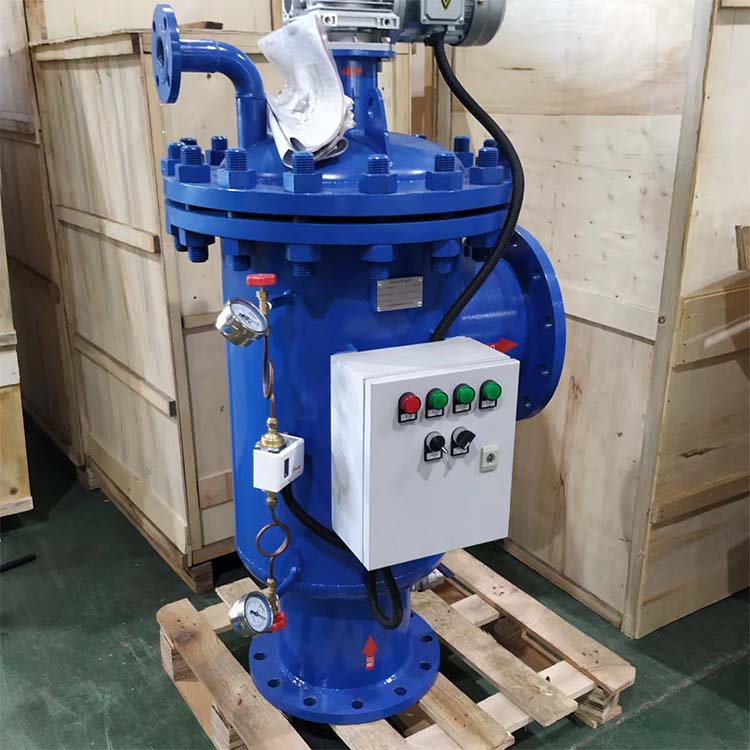

全自动反冲冼过滤器为转臂式结构过滤器，采用机电一体化设计。是一种集约化的过滤器，它主要由主机外壳、电动机、减速机、差压控制器、电控箱、阀门、精密滤芯、支撑部件、反洗臂等组成。多个滤筒安装于一个过滤器筒体内，结构紧凑。

全自动反冲洗过滤器工作原理：

被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤筒出口流出过滤器；反冲洗排出的杂质从排污口排出。

过程描述：

 1、自清洗功能：本机利用自身过滤出的清水，自清洗滤网，不需要拆下滤网清洗，也不需要另外配置清洗系统。
2、连续供水功能：本机罐体内装有若干个滤网同时工作，反冲洗时逐个清洗每一个滤网，其它滤网仍在继续工作， 从而实现连续供水。
 3、自动反冲洗功能：本机通过差压控制器监测清水区与浑水区的压力差，当压力差达到设定值时，差压控制器输出信号，由电控箱控制反冲洗机构启动和关闭，实现自动反冲洗。
 4、高精度可靠过滤：滤网采用金属楔形网，具有强度高、耐腐蚀。
 5、过滤面积大：本机在罐体全空间内配有若干个滤网，充分利用了过滤空间，有效过滤面积一般为入口面积的3～5倍，反冲洗频率低，阻力损失小，并且显著缩小了过滤器的体积。
 6、反冲洗机构可靠：本机罐体分为清水区和浊水腔，反冲洗吸盘和滤网分装在两个室内，两室之间由隔板隔开，吸盘紧靠在光滑的隔板上，由于不与杂质接触，使反冲洗机构可靠耐用。
