一、产品介绍

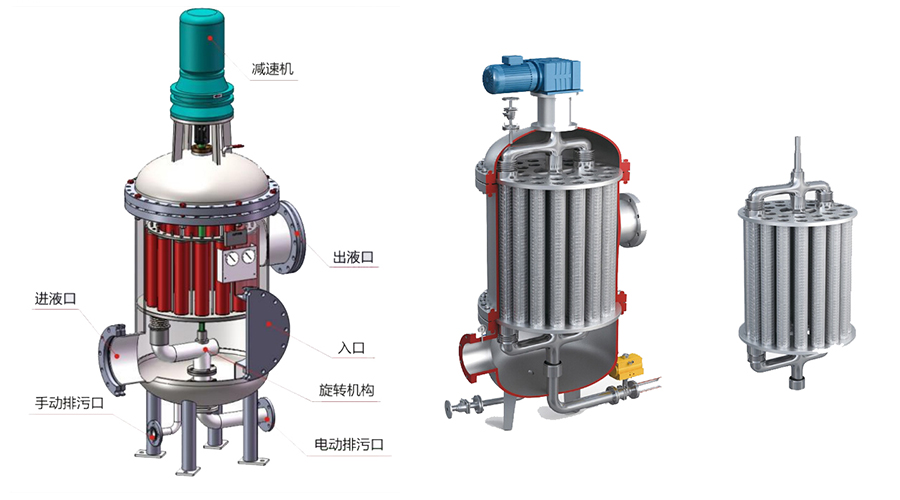

多柱式自动反冲洗过滤器由壳体、过滤元件、反冲洗旋转机构、差压控制器以及电控部分等组成。自清洗精密过滤器广泛用于煤制气、冶金、化工、石油、造纸、医药食品、采矿、电力、城市给水领域。如工业冷凝水、水洗水、废水，循环水的过滤,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。是一种先进、高效且易操作的全自动过滤装置。

二、工作原理

多柱式自动反冲洗过滤器采用高强度金属网烧结滤芯,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在过滤芯内表面引起进出口压差增大到设定值 , 或定时器达到预置时间时,电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与过滤芯进口正对时，排污阀打开,此时系统泄压排水,吸盘与过滤芯内侧出现-一个相对压力低于过滤芯外侧水压的负压区(反洗压差值控制在过滤压差值的3~4倍)。迫使部分净循环水从过滤芯外侧流入过滤芯内侧,吸附在过滤芯内内壁上的杂质微粒随水流进入盘内并从排污阀排出。

过程描述：

◆液体从滤网内侧流向外侧过程中，固体颗粒被截留在滤网内侧。随着污染物的增多，过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时，压差表发讯，过滤器开始自动反冲洗工作过程。

反冲洗过程：

◆减速电机通过中间轴驱动冲洗臂转动，由定位开关控制冲洗臂的转动角度，使之与被清洗滤网对正；

  ◆排污阀开启，使被清洗滤网外侧（清洁侧）与排污之间形成压力差；

  ◆在压力差的作用下，清洁侧液流从被清洗滤网的外侧流向内侧，进行反冲洗，聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器；

  ◆每个滤网的反冲洗时间已设定，当达到反冲洗设定的时间后，该滤网的反冲洗过程结束，减速电机再次驱动冲洗臂转动，对下一个（组）滤网进行反冲洗，以此类推对每个滤网进行反冲洗；

  ◆全部滤网清洗完成后，排污阀关闭，冲洗臂在电控箱的控制下回到原始位置，一个反冲洗周期结束；

  ◆由于反冲洗是一个（组）滤网一个（组）滤网的冲洗过程，因此在反冲洗过程中，过滤器仍能保持液流的过滤状态。

三、产品特点:

●微电脑程序控制:自动过滤、自动识别压差、自动反冲洗、自动排污、运行成本低;
●不间断连续工作:逐根清洗滤芯,过滤不间断;
●高效低能耗:有效过滤面积大,反冲洗频率低,排污量小，系统阻力损失小;
●反冲洗效果好:独特的滤网结构设计和清洗控制方式，使得反冲洗强度高,清洗彻底;
●适用范围广:精度覆盖10~ 3000微米。

四、应用范围

1.钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤

2.汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用

3.发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系13-4统用水量特大时可作为旁滤处理、全滤处理使用。

4.石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本

5.农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞

6.矿山：过滤井下喷淋水，保证系统工作正常。
